Pokład stalowy kratownica

Talia stalowa-BARS to nowa generacja pokładów podłogowych opracowanych przez inżynierów budowlanych. Stalowe pręty w pokładzie podłogowym są przetwarzane w stalowe kratownice za pomocą półautomatycznego sprzętu do spawania blachy w fabryce, aby zastąpić podniesioną wysokość i pojemność łożyska pokładu podłogowego.

Ten system integruje stalowe pręty w betonowej płycie podłogowej z szablonem konstrukcyjnym. Podczas procedury budowy pokłady stalowych kratownicy mogą wytrzymać ciężar mokrego betonu na płycie podłogowej i obciążenie budowlane. W okresie użytkowania górne i dolne stalowe pręty stalowej kratownicy współpracują z betonem jako całością, aby wytrzymać obciążenie użytkowania.

Pokład stalowy kratownicy powstaje poprzez podłączenie stalowej kratownicy i dolnej arkuszu przez spawanie punktowe. Stalowe kratownice są wykonane ze stalowych prętów, które są używane jako górne akordy, dolne akordy i słupki internetowe zgodnie z inną pozycją. Dolna arkusz może być wykonany z ocynkowanej stalowej płyty lub stalowej płyty stalowej.

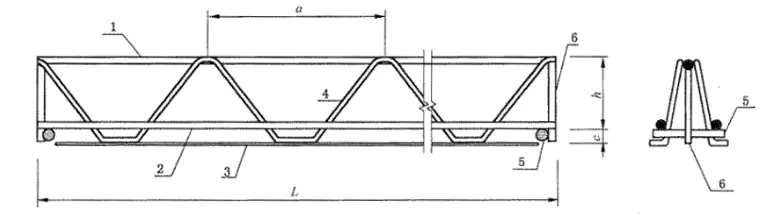

Elewacje

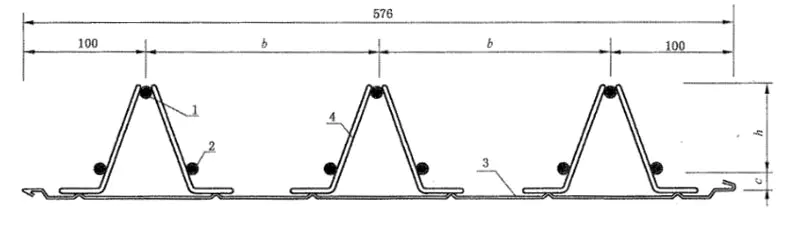

Widok odcinka

1 、 Górny akord ； 2 、 Dolny akord ；

3 、 Dolna arkusz ； 4 、 paski internetowe ；

5 、 Poziome wzmocnienie wsparcia ； 6 、 Pionowe słupki wsporcze.

L ： Długość stalowej płyty podłogowej, ≤12000 mm ；

H ： Wysokość stalowej kratownicy, 70 ~ 170 mm

A ： Odległość między sekcjami stalowej kratownicy, 200 mm;

B ： Odstępy między stalowymi kratownicami, 188 mm;

C ： Grubość pokrywy betonowej, 15 mm;

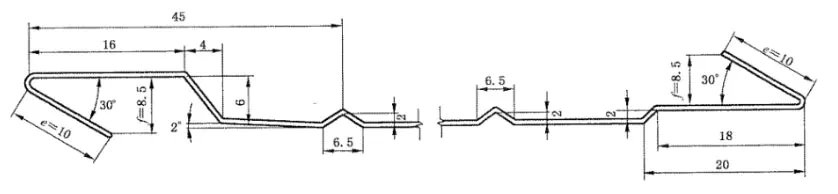

Schemat dolnego arkusza

Przed ułożeniem talii stalowych kratownicy linia odniesienia należy ustawić zgodnie z pozycją początkową pokazaną na rysunku. Pierwsza płyta powinna być wyrównana z linią odniesienia, a pozostałe płyty są instalowane w sekwencji. Połączenie płyt przyjmuje metodę mocowania, a połączenie haczyka między płytami powinno być szczelne, aby upewnić się, że nie ma wycieku podczas nalewania betonu.
